中國三冶在五礦鉑海苑項目BIM技術應用

    發布日期：2020-07-28



一、項目介紹

五礦鉑海苑項目位于遼寧省營口市，營口地處遼東半島中樞，渤海東岸，大遼河入海口處，是東北重要的出海通道，是“一帶一路”戰略重要的交通節點之一，是環渤海經濟圈以及東北亞地區最具發展競爭力的現代化港口城市。

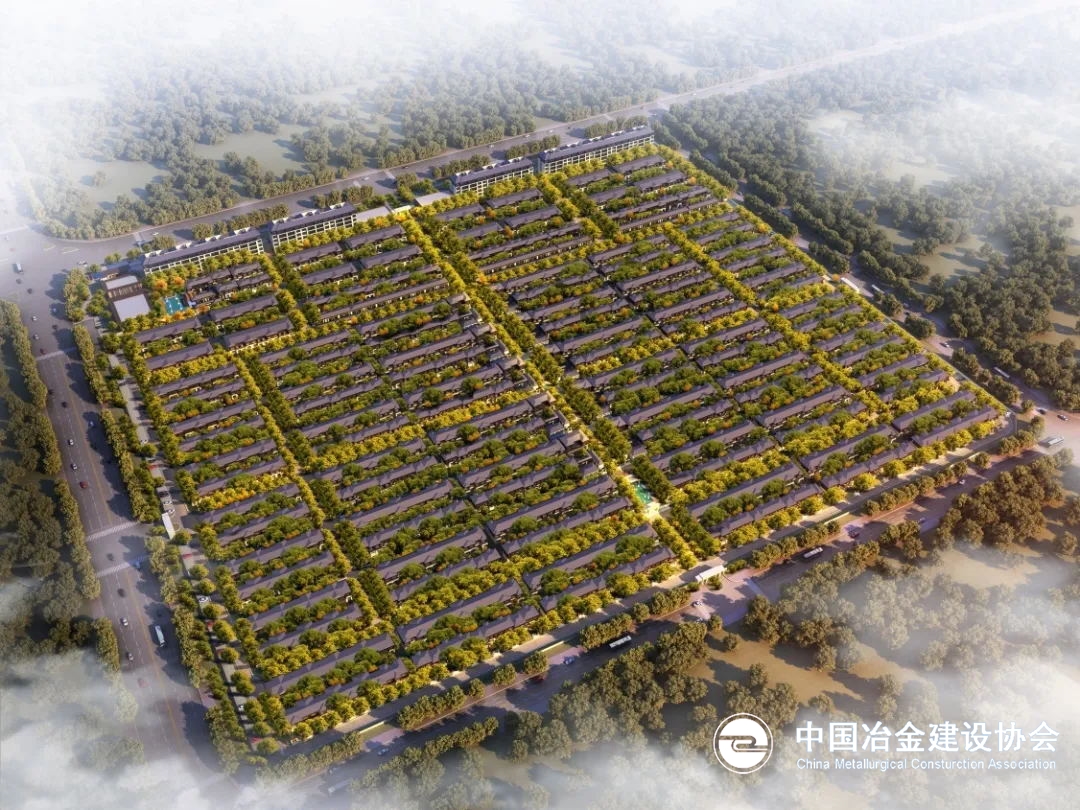

本項目由136棟中式別墅及4棟洋房組成，是營口市最大的高端別墅群，同時也是營口市唯一的中式風格庭院。該項目總占地面積25.8萬m2，總建筑面積149307.01m2。

二、BIM技術應用點

（1）利用Revit進行模型搭建---減少錯漏碰缺，排除圖紙錯誤。

利用Revit快速創建可視化建筑、結構、機電、幕墻等相關模型，建模過程中排除了90%的施工圖紙錯誤；利用三維模型與甲方、設計、監理、分包等單位進行溝通，更加直觀、高效。

（2）二次結構深化設計---避免返工，節約成本、提高觀感質量

通過自動生成預留洞口，避免后期大量開洞、封堵、修補等問題，避免返工，減少人員及資源浪費造成的經濟損失，節約成本；

經實測統計，與不進行砌體排布相比，通過砌體自動排布，材料節約3.5%，與二維砌體排布相比，效率大幅提高；

工程量提取迅速、精準，實現了材料的定點定量運輸，避免了二次搬運，節省人工及材料運輸損耗。

（3）模架優化---降低模板損耗、提高施工安全、提高交底質量

通過模板智能配模，避免了因班組操作水平導致的模板損耗，相比于傳統的現場散拼，節約模板8%左右；

對模架體系的剛度、強度、穩定性進行校核，自動識別高支模并進行安全驗算，提高了施工安全，避免因模架安全導致的安全事故；

生成三維模板腳手架搭設模型，直觀展示，提高了技術安全交底質量。

（4）機電深化設計---避免返工、節約工期、降低成本、提高施工質量

進行各專業間碰撞檢查，將錯碰及時消除，避免因返工造成的成本增加及進度拖延；

支吊架設計及驗算，保證了施工安全，智能布置、生成材料清單，大大提升了工作效率；

通過管線優化，進行管線綜合排布，避免返工的同時，確保了業主對凈高的需求，提高了業主滿意度。

（5）施工組織模擬---避免二次搬運、降低成本

通過施工組織模擬，提高平面協調效率，避免材料和構件二次搬運或重復垂直運輸，縮短物料運輸時間。

（6）BIM5D管理---提高精細化管理水平、提升項目協同管理水平

提升了項目的進度、技術、質量、安全、成本等的管控，協助管理人員有效決策和精細化管理。

三、下一步實施計劃

（1）夯實BIM基礎應用，形成技術總結，全公司范圍推廣。

（2）重點總結BIM5D進度管理、商務管理應用經驗，提升項目進度、商務管控水平。

（3）培養、鍛煉一批BIM人才?！。ㄖ袊?guó)三冶集團　供稿）
